Система обнаружения утечек LeakSPY.

( Данная система более не поставляется. Вместо нее поставляется LeakSPY(Pro) )

Устанавливается на сравнительно небольшие объекты диагностики (на трубы с 25-35 КП, водные переходы).

Первая версия данной системы была установлена в 1998 году в НРУПТН Дружба, Новополоцк, Беларусь.

Система представляет собой полностью завершенный программный пакет, в состав которого входит математическая модель реального времени нефтепровода. В качестве исходной информации для расчета модель реального времени использует данные о давлении, температуре, расходе и т.п. и является реальной динамической моделью, которая позволяет рассчитывать переходные и нестационарные процессы в трубопроводе. По сути, данная система обнаружения утечек использует модель для постоянной проверки соблюдения основных физических законов течения жидкости в трубопроводе.

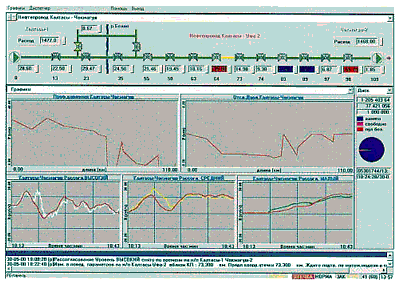

Система обнаружения утечек - Интерфейс старого LeakSPY

Помимо функции обнаружения утечек модель используется для анализа перекачки, состояния измерительных приборов, эффективного диаметра трубопровода, идентификации характеристик насосных агрегатов, расчета графика движения скребка и порций нефти различного качества или отличающихся по свойствам, анализа критических режимов. Обнаружение утечек, как правило, является превалирующей функцией системы. В настоящее время мы поддерживаем программы на платформе Windows.

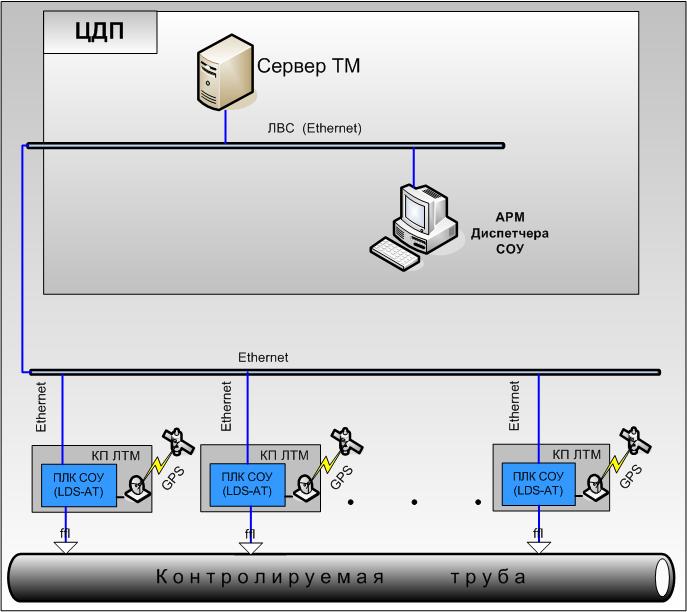

Конфигурация системы обнаружения утечек LeakSPY

Система обнаружения утечек LeakSPY является программным комплексом, работающим на отдельно выделенном ПК под управлением операционной системы Windows XP в локальной диспетчерской сети. ПК с LeakSPY по сети получает информацию из базы данных SCADA. При этом система не требует установки дополнительного оборудования. Достаточно той информации, которая имеется в базе данных SCADA. Часть информации (профили трассы, размещение технологического оборудования и т.д.) вводится вручную на этапе конфигурации системы. Остальная информация (давления, расходы, состояние задвижек, насосов и т.д.) поступают регулярно из базы данных SCADA в программу LeakSPY с заданным тактом. Необходимо, чтобы значения всех ТИ и ТС из SCADA поступали с метками времени, т.е. в момент измерения давления или расхода этим параметрам присваивалась метка времени. Для этого необходимо, чтобы SCADA имела возможность синхронизировать все линейные КП и станционные контроллеры.

Система обнаружения утечек (СОУ) LeakSPY используется в компаниях:
