Одной из актуальных и трудоемких задач при транспортировке нефти и нефтепродуктов является проблема планирования распределения грузопотоков по магистральным трубопроводным системам.
Задача усложняется тем, что при планировании перекачки нефти необходимо учитывать как характеристики самих нефтепроводов (пропускная способность, технологические режимы перекачки и т.д.), так и свойства нефти (плотность, сернистость и т.д.), а также объемы резервуарных парков. Кроме того, необходимо оптимизировать затраты электроэнергии при перекачке и учитывать график плановых работ.

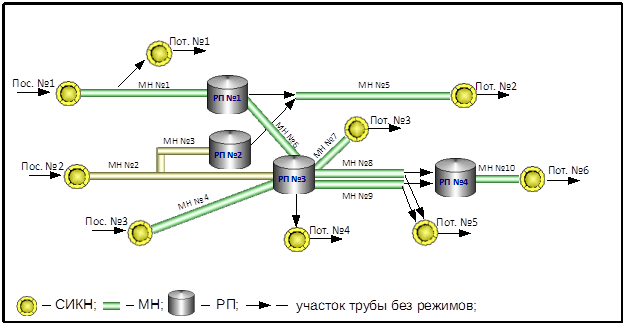

Рисунок №1. Схема разветвленной системы нефтепроводов. «Пос. №__» - Поставщик №__; «Пот. №__» - Потребитель №__.
Разработанная сотрудниками ООО «Энергоавтоматика» математическая модель позволяет в автоматическом режиме планировать распределение грузопотоков в системе сложных разветвленных нефтепроводов с учетом требуемого качества нефти у потребителей, плановых работ, технологических режимов МН и количества нефти в РП.
Модель позволяет рассчитывать перекачку нефти по системе МН за определенный период с заданным шагом расчета с учетом всех условий и ограничений, заданных пользователем по максимальному значению количества нефти в РП, пропускной способности МН, свойствам у потребителей и т.д. При этом условия могут изменяться в течение периода расчета.
Используемый в модели алгоритм расчета является достаточно универсальным и позволяет учитывать различные условия при планировании графика грузопотоков нефти в сети разветвленных нефтепроводов.
Примеры расчета технологических режимов работы трубопровода и свойств нефти в одном из РП для системы разветвленных нефтепроводов (рисунок №1) приведены на рисунках №№2-3.

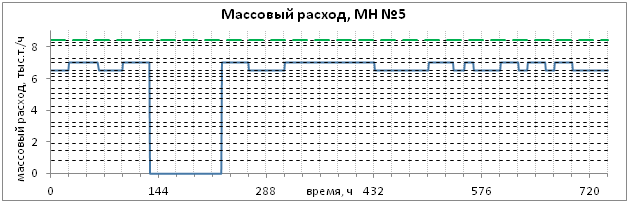

Рисунок №2. Массовые расходы нефти в МН №5.
Синяя линия – массовый расход в МН,
зеленая прерывистая линия – пропускная способность МН,
черная штрихпунктирная линия – массовые расходы технологических режимов МН

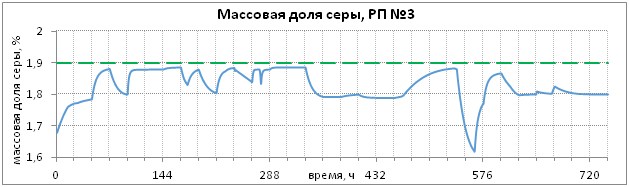

Рисунок №3. Массовая доля серы в нефти.
Синяя линия – массовая доля серы в нефти,
зеленая прерывистая линия – максимально разрешенное значение массовой доли серы в нефти
