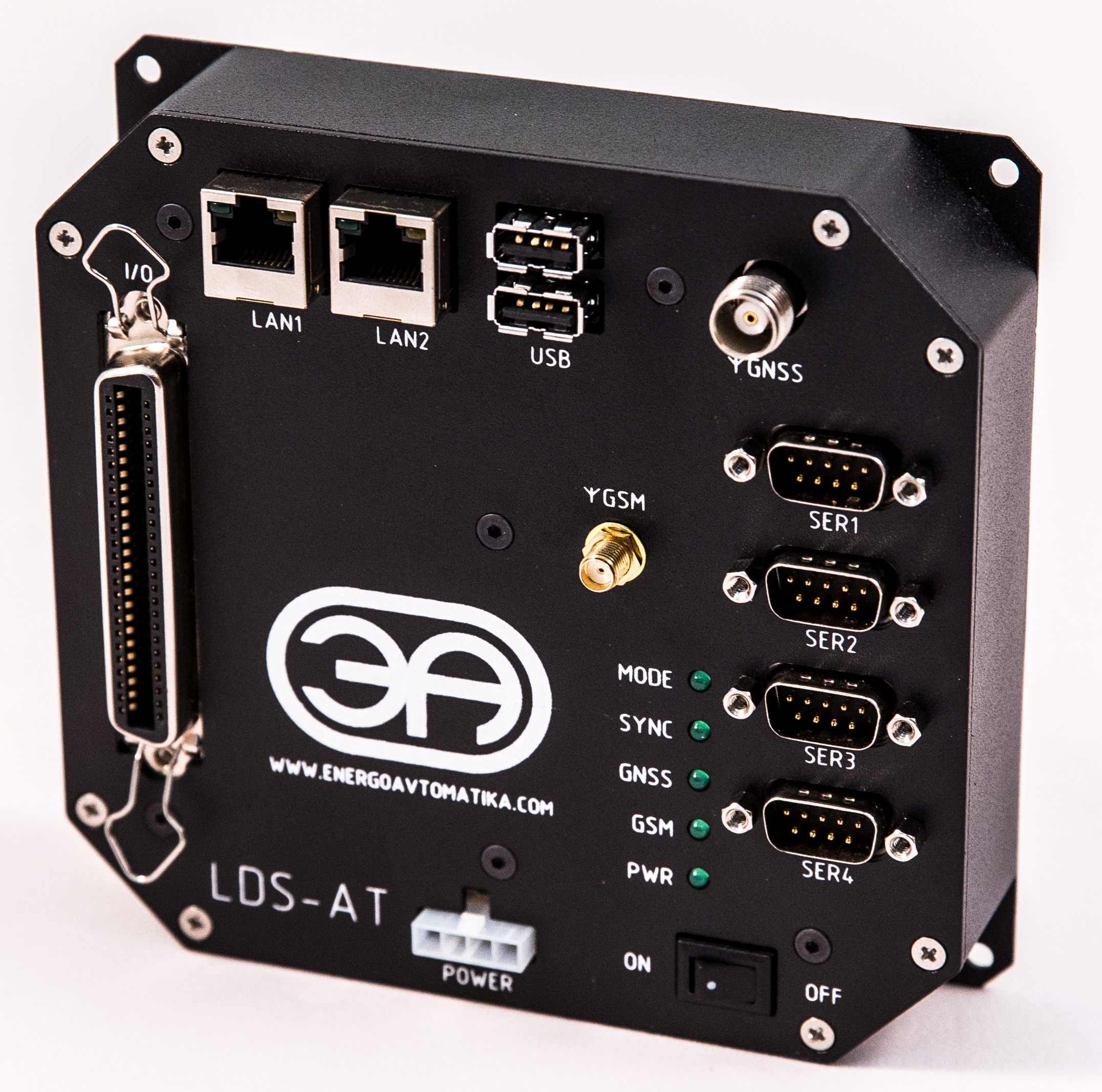

Контроллер СОУ.

Контроллер системы обнаружения утечек (СОУ) LDS-AT, разработанный компанией "Энергоавтоматика", является удачным примером использования современного инженерного подхода к разработке программно-аппаратного комплекса, способного успешно решать широкий круг задач.

Контроллер СОУ



Спектр решаемых задач контроллером СОУ

  • Сбор аналоговой и цифровой информации с привязкой к точному времени
  • Обработка собранной информации
  • Принятие решений
  • Прием/передача информации по различным линиям связи
  • Управление дискретными сигналами

Технические особенности контроллера СОУ

  • Низкое энергопотребление за счет использования преимуществ ARM-архитектуры
  • Встроенный GPS/ГЛОНАСС модуль
  • Встроенный GSM/GPRS/EDGE модуль
  • 8 каналов быстрого 18-ти разрядного АЦП
  • Операционная система на основе Linux
  • Разнообразие внешних интерфейсов

Преимущества перед решениями, представленными на рынке

  • Низкое энергопотребление в совокупности со встроенной поддержкой передачи данных в сетях GSM позволяет работать от аккумуляторов или альтернативных источников при отсутствии проводных линий передачи данных
  • Программное обеспечение, основанное на ядре Linux, допускает глубокое расширение функционала для решения широкого спектра задач
  • Современный GPS/ГЛОНАСС модуль обеспечнивает высокую точность привязки времени и позиционирования

Спецификация контроллера СОУ LDS-AT

Процессор AT91SAM9260
ОЗУ 64 MiB
ПЗУ 128 MiB + microSD
Проводные интерфейсы
2xEthernet
2xUSB 2.0
2xRS-422/RS-485/RS-232
2xRS-232
Беспроводные интерфейсы встроенный GSM/GPRS/EDGE модуль с поддержкой 2-х SIM карт
Синхронизация данных встроенный GPS/ГЛОНАСС приемник, может выступать внешнем источником точного времени
Аналоговые входы
8 дифференциальных входов
18 бит на канал
максимальная частота на канал — 100кГц
аппаратная фильтрация
Цифровые линии ввода/вывода 4 встроенных линии, можно подключать дополнительные через внешний модуль
Аппаратная обработка данных ПЛИС Altera FPGA для решения ресурсоемких задач
Напряжение питания 8 — 40 В
Максимальная потребляемая мощность 3.1 Вт
Температурный диапазон −40 … +60°C
Программное обеспечение на базе Linux
Поддерживаемые протоколы обмена данными
MODBUS, FTP, SSH, TELNET, HTTP, NTP и др.
Дополнительно встроенный температурный датчик

Подробнее

  • Центральный процессор, построенный по современной ARM архитектуре, потребляет небольшое количество энергии, но при этом обладает широчайшим набором периферии: от простейших серийных интерфейсов и заканчивая USB, Ethernet и т.д.
  • Встроенная микросхема ПЛИС позволяет реализовать на аппаратном уровне ресурсоемкие вычисления, если этого требует задача.
  • Имеется как встроенная память, используемая в качестве резервного носителя, так и поддержка внешних накопителей для обеспечения простоты и универсальности работы: microSD и USB flash.
  • Встроенный GPS/ГЛОНАСС модуль обеспечивает контроллер автономным источником точного времени, а также позволяет его использовать как источник точного времени для других систем, находящихся с контроллером, например, в одной сети, а также координат.
  • Встроенный GSM/GPRS/EDGE модуль с двумя SIM картами предоставляет простой способ организации канала передачи данных, который может быть использован и как основной, и как резервный.
  • За сбор аналоговой информации отвечает современный быстрый 8-ми канальный АЦП с разрешением 18 разрядов. Входы – дифференциальные.
  • Также имеются дополнительные возможности. С помощью цифровых входов/выходов можно как получать информацию о состоянии внешнего оборудования, так и управлять им. Встроенный датчик позволяет измерять температуру внутри корпуса устройства.
  • Контроллер способен проводить самодиагностику ряда встроенных модулей и соответствующим образом реагировать (например, контролируется наличие и состояние GPS/ГЛОНАСС антенны, состояние GSM соединения и т.п.).
Программное обеспечение контроллера LDS-AT на базе ядра Linux, построено по модульному принципу, поэтому обладает широкими возможностями по модификации и адаптации для успешного решения сложных задач. Поддерживается широчайший набор протоколов обмена данными: MODBUS, FTP, SSH, TELNET, HTTP, NTP и др.

Низкое энергопотребление в совокупности со встроенной поддержкой данных в сетях GSM позволяет использовать контроллер в нестандартных условиях: работа от аккумуляторов или альтернативных источников энергии при отсутствии проводных линий передачи данных, жестких температурных режимах, в условиях полной автономности. Это позволяет использовать контроллер в труднодоступных местах.

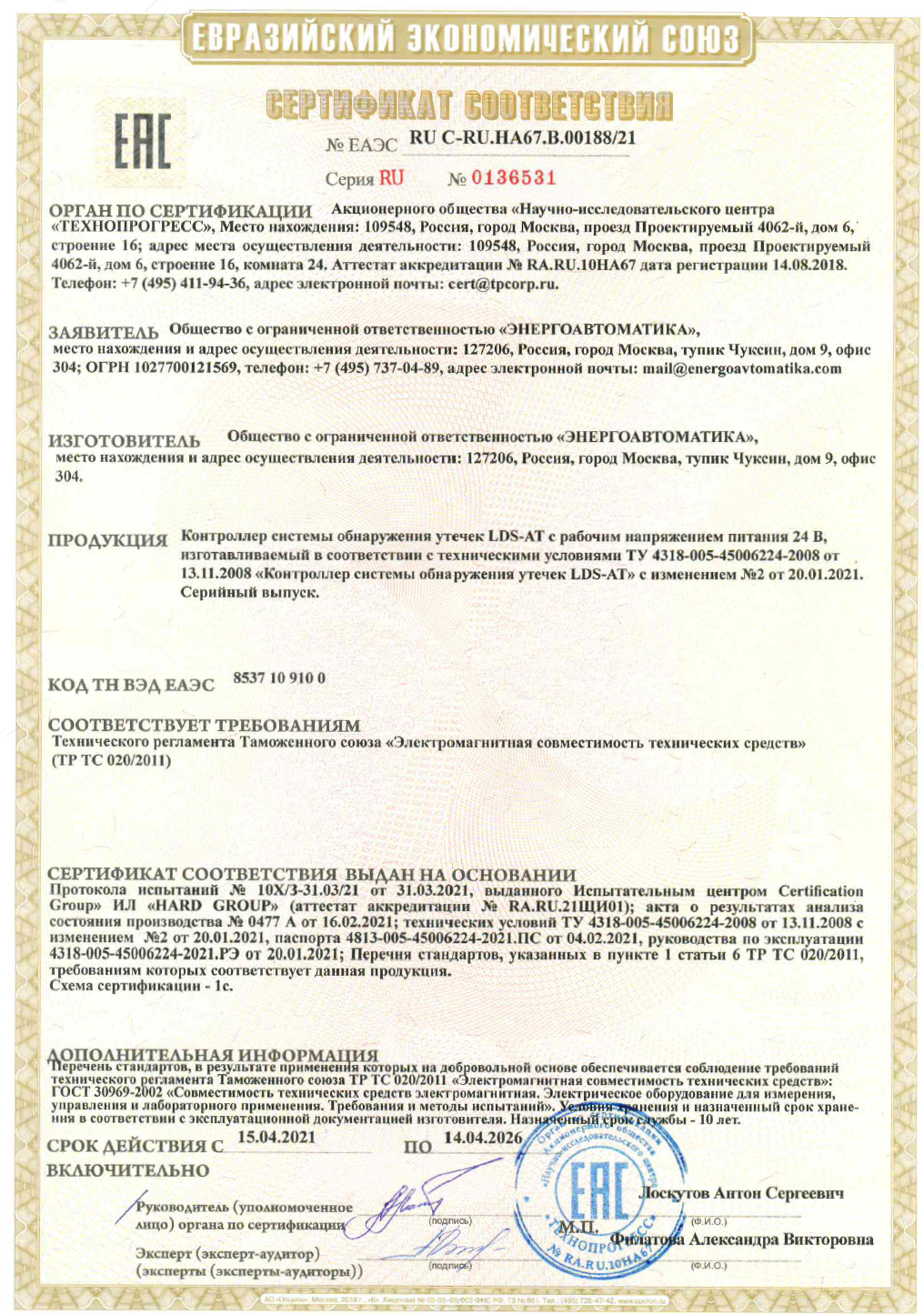

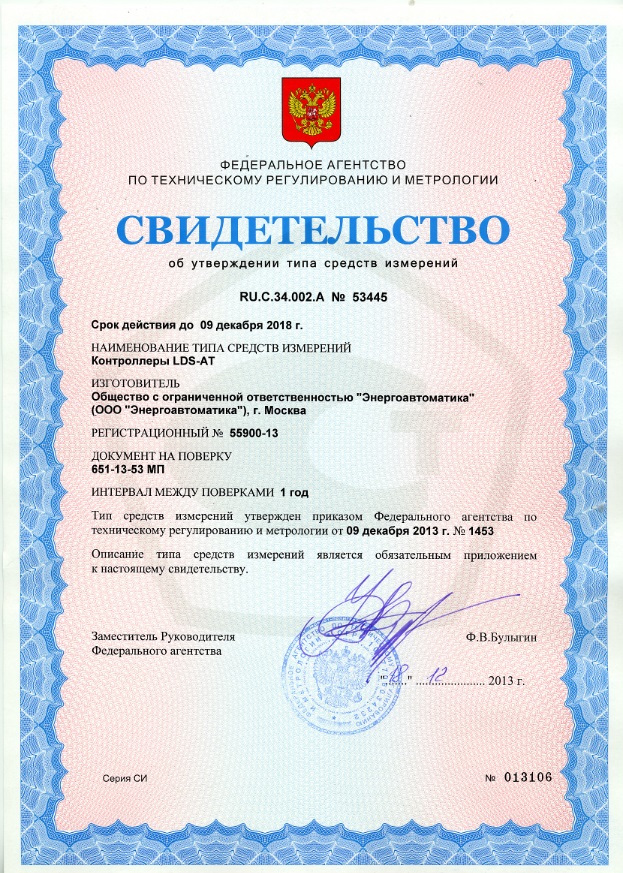

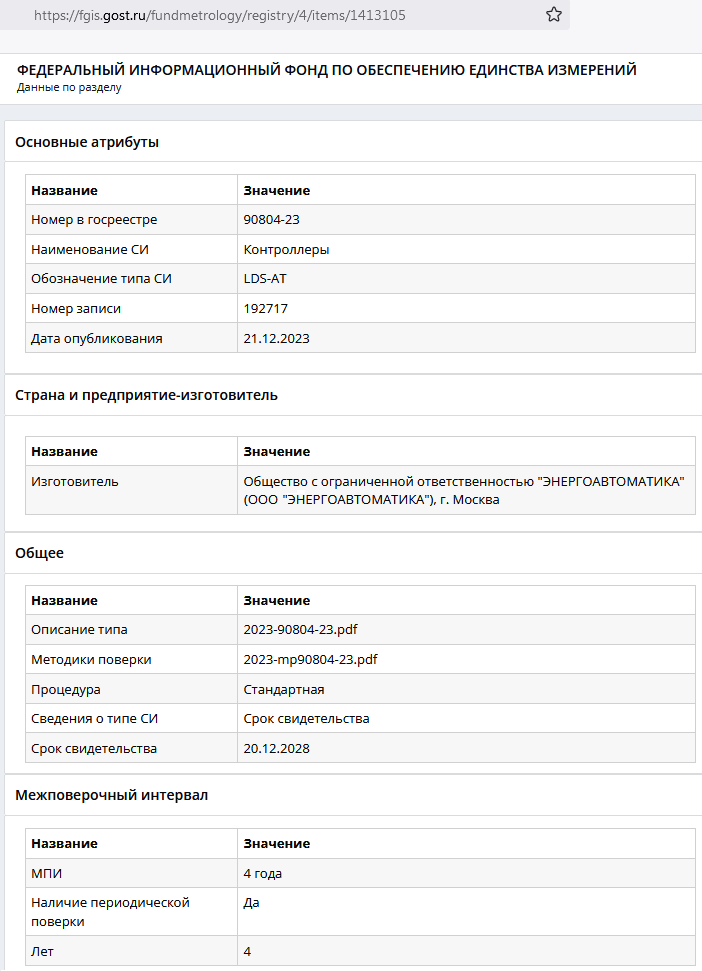

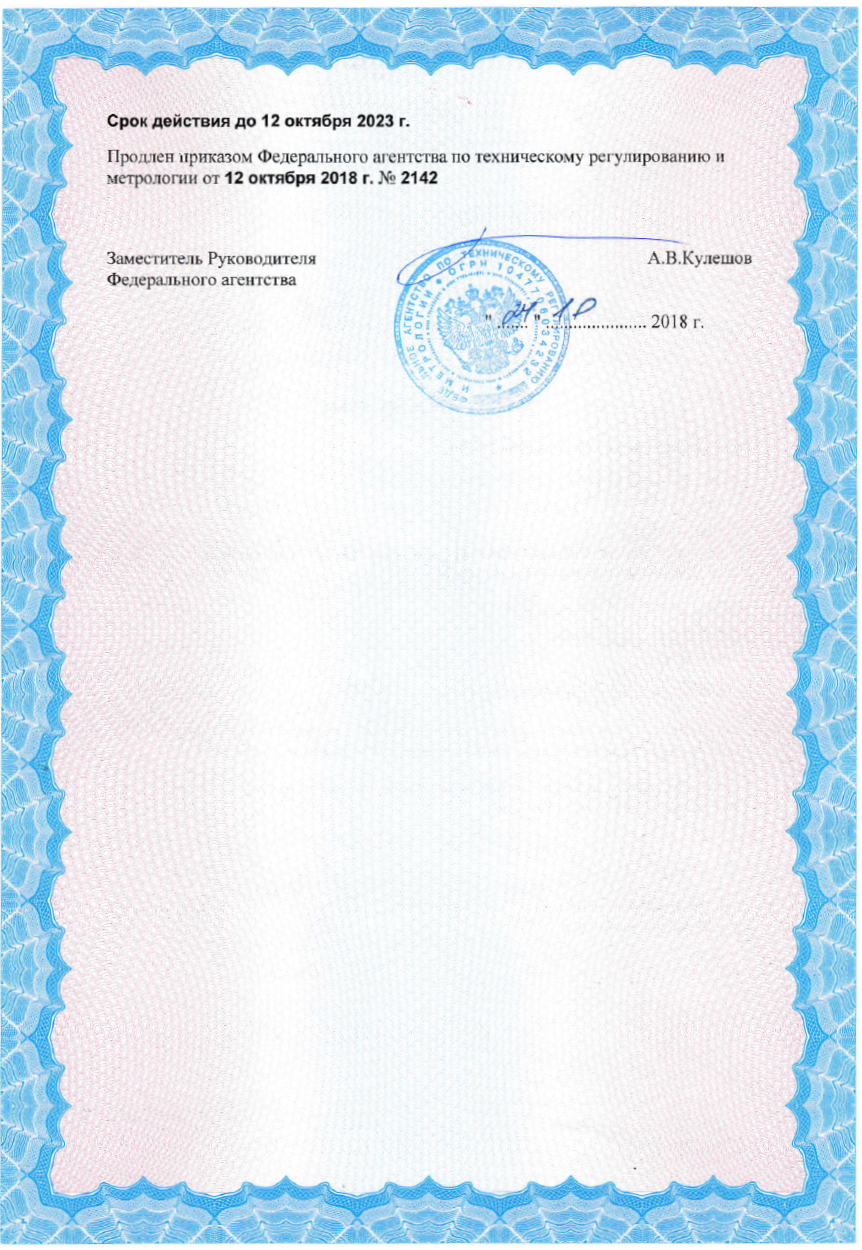

свидетельство об утверждении типа средств измерений LDS-ATРазрешение на применение контроллера LDS-ATРАЗРЕШЕНИЕ на применение шкафа системы обнаружения утечек по волне давленияСертификат на Контроллер СОУ LDS-AT

Данный контроллер используется в компании:
Транснефть
